成都消防公司繳你看懂消防圖紙上的符號

更新時間：2017-09-19 15:33:42

　　如何讀懂消防圖紙？讀圖次序：總平面圖(分清各建筑)——圖紙?jiān)O(shè)計說明和圖例——系統圖——消防平面圖 　

1. 消防工程圖紙一般分給排水(自動噴淋、消火栓、氣體滅火)、電氣(火災自動報警)和防排煙部分。　　

2. 消防預算根據專業分類，特定的設備安裝費用在消防安裝定額里都能找到，如噴頭、水噴淋管道、支吊架、消火栓、報警閥、探頭、模塊、報警設備等，其它通用部分就套相應專業定額，比如消火栓管道安裝套給排水管道定額，泵房的管道安裝套工業管道定額，消防泵的安裝套機械設備安裝定額，閥門法蘭安裝套工業管道定額，報警部分的線管安裝套電氣安裝定額等?！　?/p>

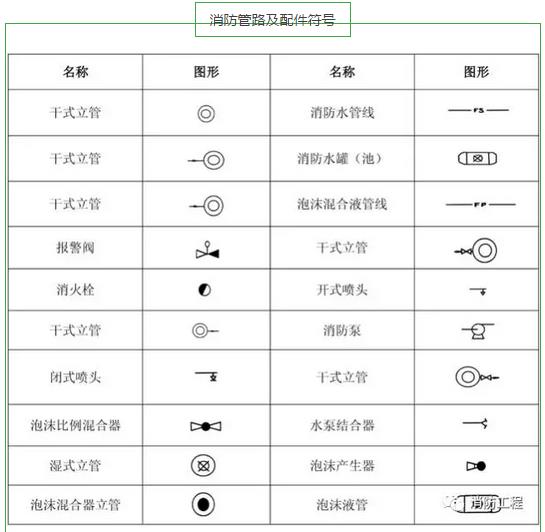

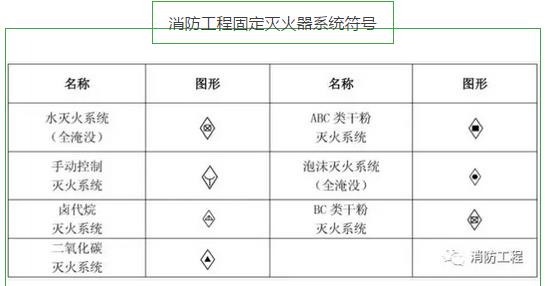

3. 材料的算法：設備數量按圖數即可，管道，線管需自行完善。以下是成都消防公司給大家介紹 下消防圖紙上各種消防設備和設施圖形
